La bodega

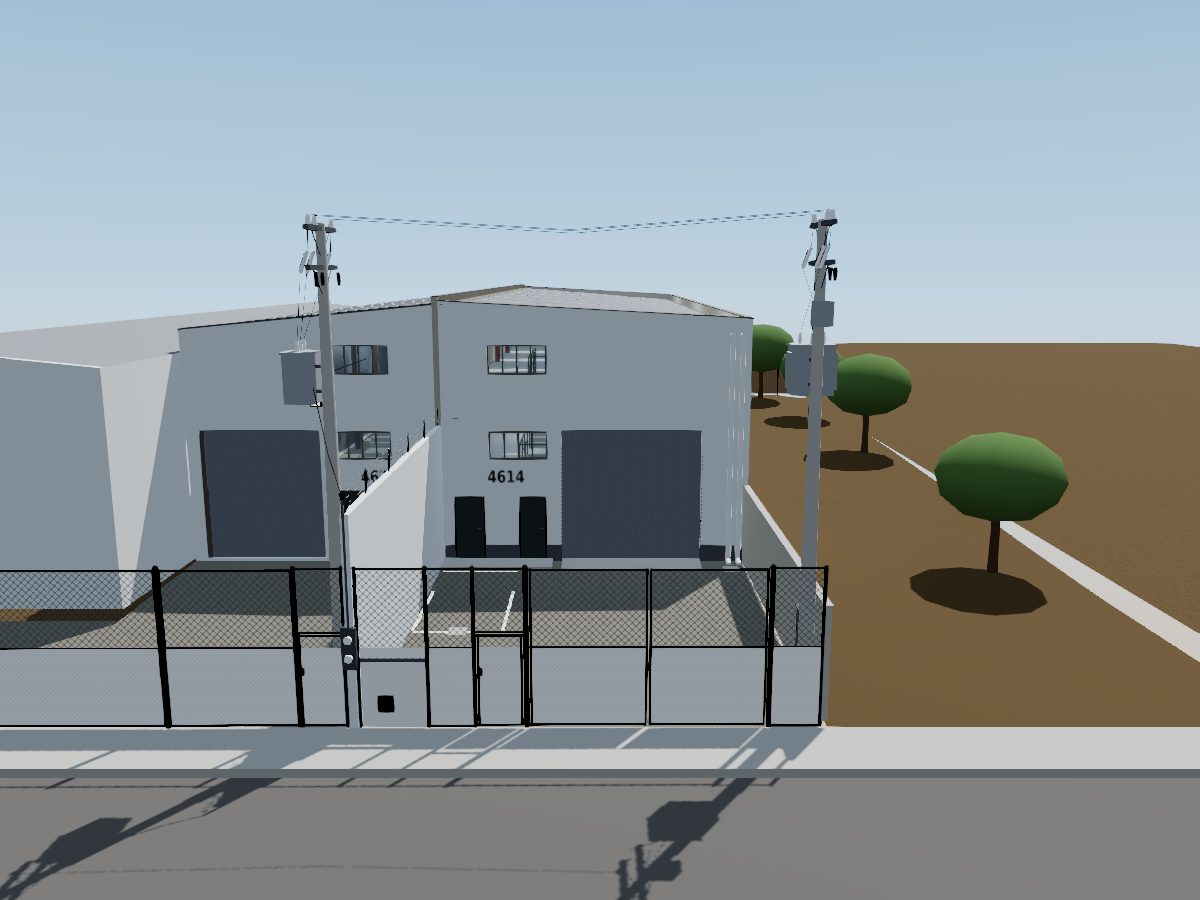

Una bodega industrial nueva, de estructura de acero, junto a Encino 4620. La nave de 9.89 × 35.57 m y la de 4620 forman juntas un techo a dos aguas, y se podrá rentar sola o junto con Encino 4620. Planta baja libre, dos mezzanines de concreto a lo largo del lado de 4620, patio de maniobras al frente, cerrado con reja y portón de 5 m, y subestación propia.
La construcción
- Lote de 10.00 × 47.50 m con frente al norte a la calle Encino; nave de 9.89 × 35.57 m y patio de concreto de ≈11.6 m al frente
- Nave de acero: columnas de acero en dos ejes, vigas de alma llena de ≈8.9 m de claro, largueros y contraventeo, en 7 crujías

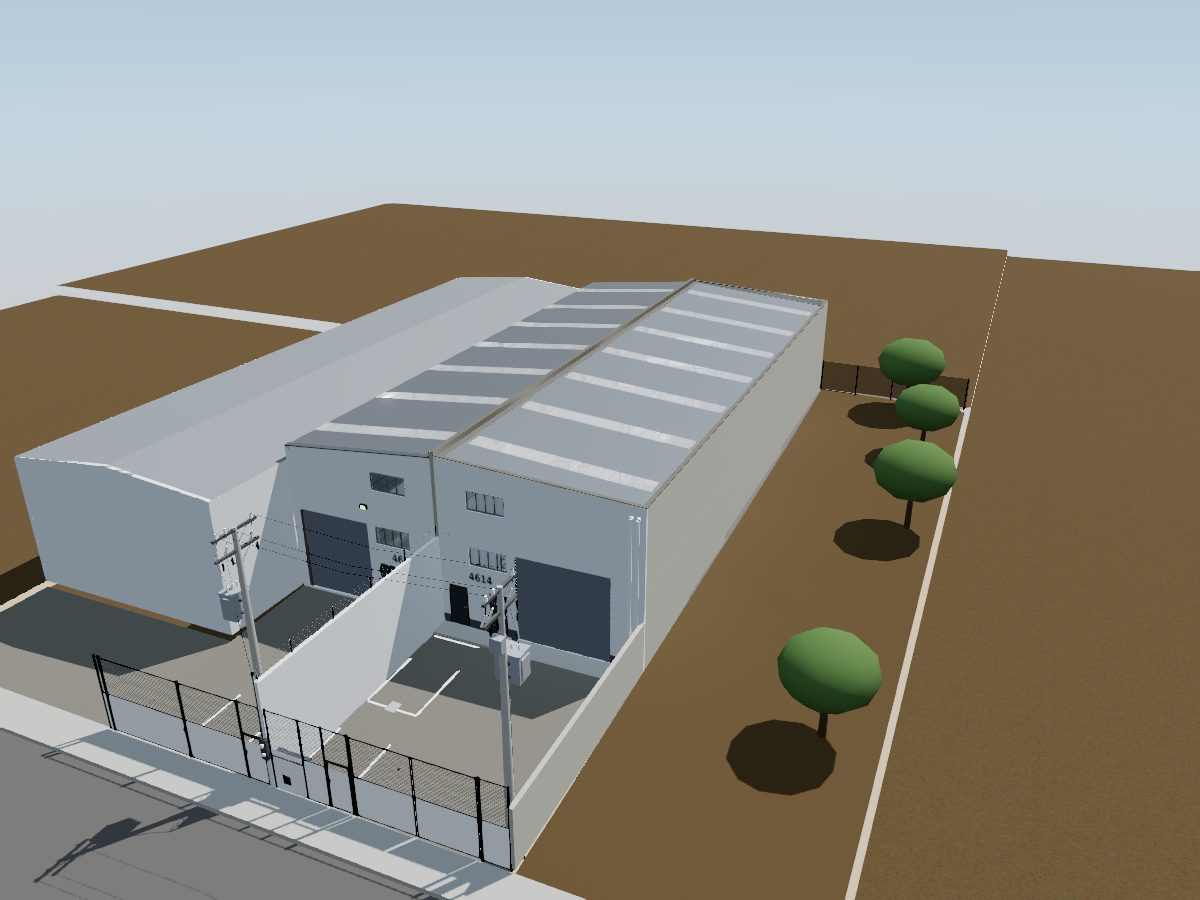

- Techo de lámina de un agua, de 8.24 m del lado de 4620 a 7.44 m al poniente: con el de 4620 forma un techo a dos aguas

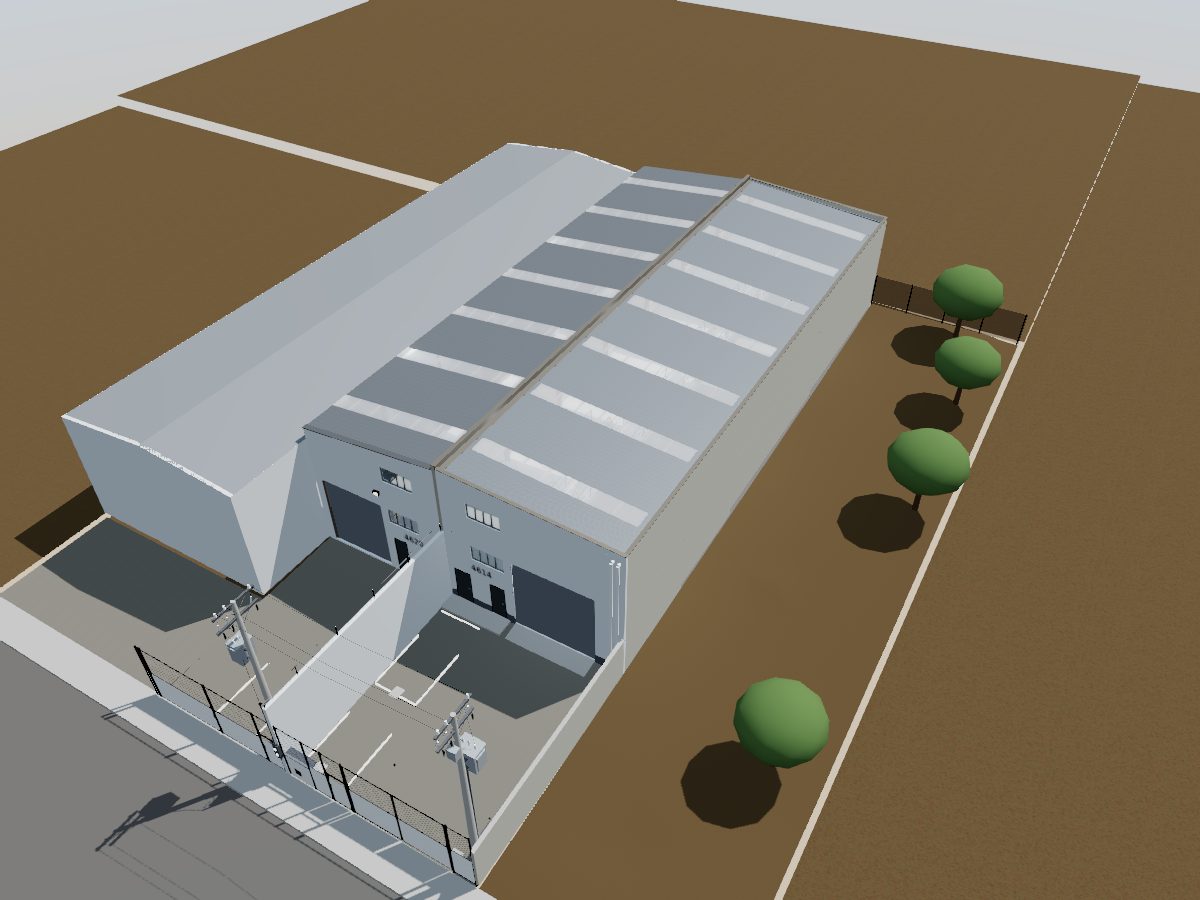

- Siete lucernarios, uno por crujía, como los de 4620
- Muros de block; fachada aplanada y pintada en gris claro, como la de 4620
- Firme de concreto armado en la nave y en el patio
Mezzanines, servicios y patio

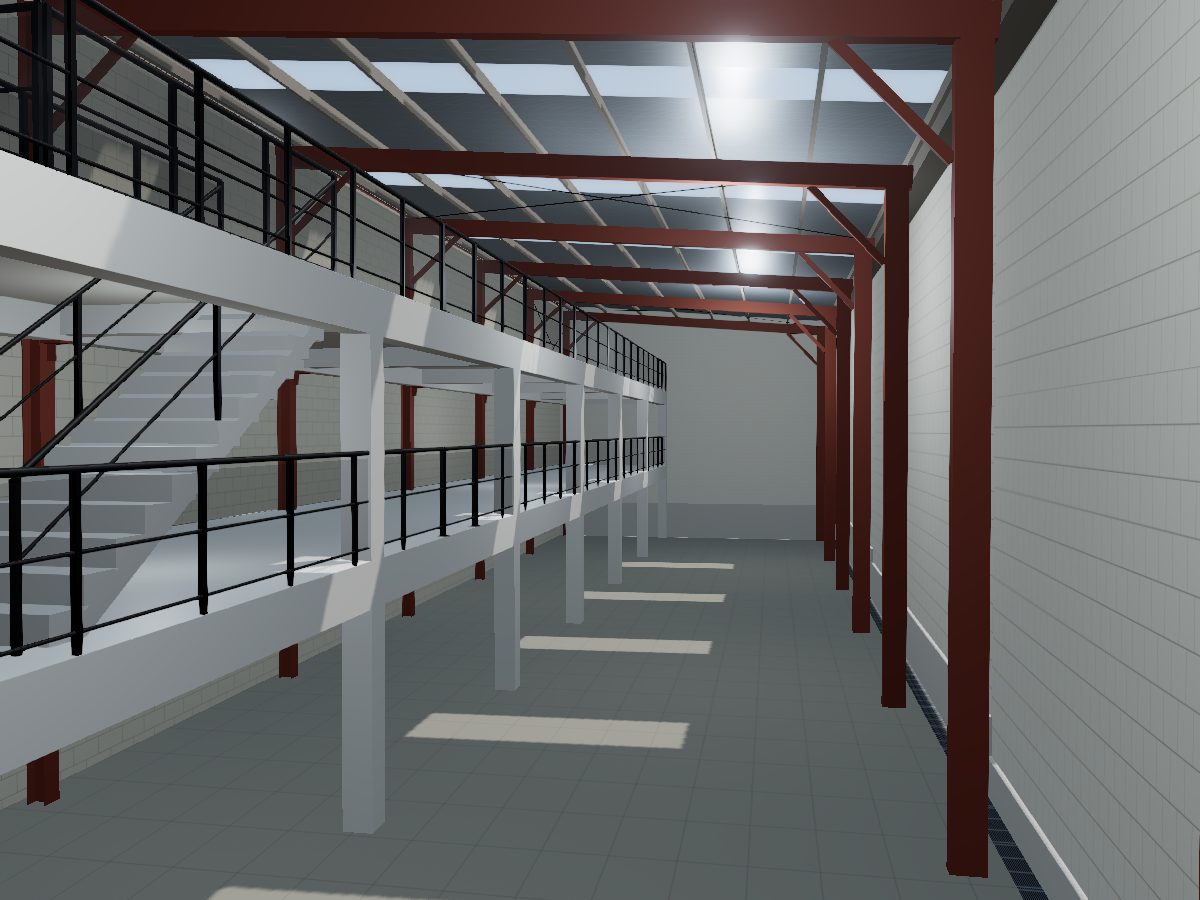

- Dos mezzanines de concreto de ≈3.8 m de ancho a lo largo del lado de 4620, a +2.55 y +5.10, de 134.7 m² cada uno, para 400 kg/m² de carga viva

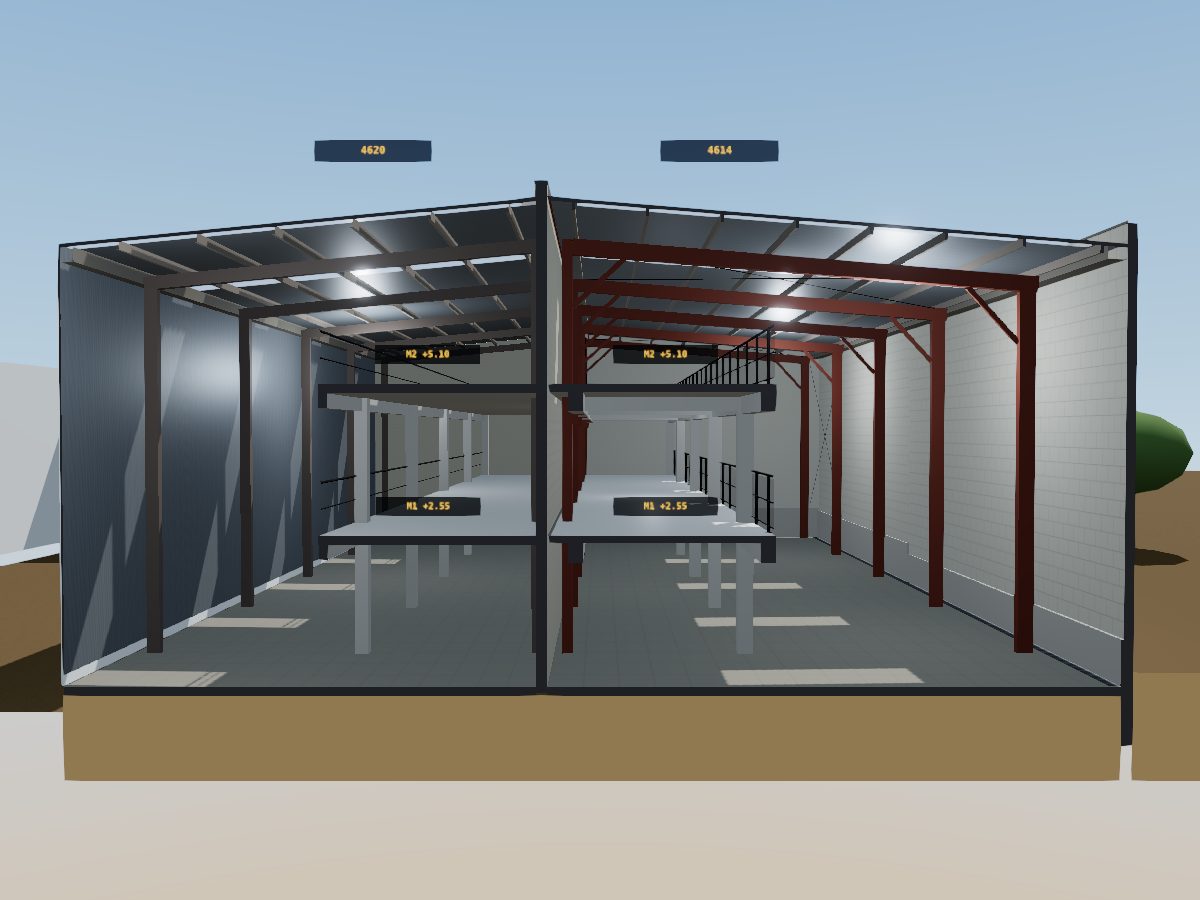

- A la misma altura que los de 4620: quedan alineados para comunicarse en el futuro si las dos bodegas se rentan juntas
- Escaleras de concreto de 1.20 m junto a la fachada
- Al frente, bajo el mezzanine: cocina, baño de hombres y de mujeres y lavabos
- Acceso por cortina metálica de 4.50 × 4.25 m y dos puertas peatonales
- Patio cerrado por reja de malla con portón de dos hojas de 5.00 m libres y puerta peatonal; dos cajones de estacionamiento
Energía y servicios
Subestación propia en media tensión: la bodega no depende de la red de baja tensión de la calle.
- Transformador de 75 kVA tipo poste, trifásico, en 13.2 kV con salida a 220/127 V
- Poste propio dentro del lote, en la esquina del patio, como el de 4620; la banqueta queda libre
- Iluminación LED en la nave y en los mezzanines
- Agua y drenaje de Servicios de Agua y Drenaje de Monterrey, con el medidor en el frente
- Drenaje pluvial por canalón del lado poniente y dos bajadas al frente
Modelo 3D
Recórrelo en tres dimensiones
Modelo del proyecto, con Encino 4620 al lado para ver cómo quedan juntas. Se puede girar, quitar el techo, ver el corte de las dos naves, caminar por la planta baja y subir a los dos mezzanines, en teléfono o en computadora. Toca los puntos para ver qué es cada elemento.
Ficha técnica
| Ubicación | Encino 4614, col. Valles de la Silla, Guadalupe, N.L., C.P. 67180 · junto a Encino 4620 |
|---|---|
| Superficie de terreno | 472 m² |
| Frente por fondo | 10.00 × 47.50 m · frente al norte |
| Nave en planta baja | 352 m² · 9.89 × 35.57 m, 7 crujías |
| Mezzanines | Dos, de ≈3.8 × 35.2 m (134.7 m² cada uno), a +2.55 y +5.10 |
| Construcción total | ≈621 m² |
| Altura | 8.24 m del lado de 4620, 7.44 m al poniente (techo de un agua que forma dos aguas con el de 4620) |
| Estructura | Acero: columnas, vigas de alma llena, largueros y contraventeo |
| Cubierta | Lámina acanalada con aislante y 7 lucernarios |
| Piso | Firme de concreto armado |
| Acceso | Cortina metálica de 4.50 × 4.25 m y dos puertas peatonales; reja al frente con portón de 5.00 m libres y puerta peatonal |
| Servicios | Cocina, baño de hombres, baño de mujeres |
| Energía | Subestación propia de 75 kVA en media tensión (13.2 kV), trifásica |
| Patio | ≈11.6 × 10.0 m (≈115 m²) con 2 cajones de estacionamiento |
| Estado | En desarrollo · por construir pronto |
Proyecto en desarrollo, por construir pronto: las cifras son las del proyecto y pueden cambiar, igual que los acabados. La bodega todavía no está construida.
Se construirá pronto y se podrá rentar sola o junto con Encino 4620. Llámanos o escríbenos desde ahora para platicarlo.
